Dimensionnement à l'elu d'une section rectangulaire. Les éléments de calcul figurant dans cette note et les règles de calcul du béton armé sont conformes aux règles techniques de conception et de calcul des ouvrages et constructions en béton armé, suivant la méthode des états limites (bs 8110). Note la valeur de a s,max à utiliser en france est comme suit :.
Cours+poteaux+bC3A9ton+armC3A9.JPG 744 × 954 pixels
Calcul d’un poteau en béton armé.
Calcul des structures en beton arme (bael) office de la formation professionnelle et de la promotion du travail direction recherche et ingenierie de formation resume theorique & guide de travaux pratiques.
Les poteaux sont calculés au ferraillage minimum selon les règles suivantes : Les poutres sont des éléments porteurs horizontaux chargés de reprendre les charges et les surcharges se trouvant sur les planchers pour les retransmettre aux poteaux, appelées aussi, pannes, frames…. Poteau incorporé dans l’épaisseur d’un mur Calcul des structures pour leur résistance aux séismes (en 1998)
Calcul des ouvrages en maçonnerie(en 1996) • eurocode 7:
N ed est l'effort normal agissant de compression. Ce poteau pourra recevoir la charge maximale de 29 000 kg (29 tonnes). Dans le cas de logements, la méthode de calcul qui suit couvre plus de 80% de cas concernant le calcul de poteaux. Dans un pavillon, on peut trouver trois sortes de poteaux ba :
195 calcul de la section minimale d’acier à la première fissuration 194 application de la norme nf en 13791/cn :
Le présent cours est un guide de calcul. Calculs de béton armé, et dépend à la fois des charges appliquées sur les fondations, et de. Calcul des aciers longitudinaux : Conception et calcul des structures en bois (en 1995) • eurocode 6:
Utile aux bureaux d'étude de structure.
Il faut définir une section suffisamment sécuritaire afin de pouvoir obtenir en phase exécution une quantités d’acier acceptable (maxi 4% de d’acier). Il est déterminé que le poteau carré est comprimé car toutes les charges axiales sont exclusivement en compression. Toute la section de béton est tendue, les aciers longitudinaux reprennent seuls l’effort de traction (le béton n’a qu’une fonction d’enrobage). Bonjour à tous, j'ai modelisé un immeuble r+5 en robot structural analysis 2010,et je suis entrain de calculer les structures telles que :poutre,dalle,poteau et semelle de fondation,mais il se fait qu'avec le calcul du poteau en ba,le logiciel me renvoi le message ci après:
Définitions et principe des justifications 1.1.
(3) il convient de limiter l'aire de la section des armatures longitudinales à a s,max. 4% du périmètre] a min. Dans un premier temps, on définira une section de poteau compatible avec la descente de charge dans le cas le plus défavorable. 4 ha de 10, cadres ha de 6, espacés tous les 15 cm.
Pour connaitre bien le calcul voir le tableau suivant:
Resistance max d'un poteau beton arme. La sécurité des saisies est assurée par des contrôles graphiques, contrôles de validité, aide en ligne. Cas du poteau ou du buton ( n en compression) la section de béton est globalement comprimée, la présence des aciers longitudinaux viennent seulement renforcer la résistance du poteau. Les poteaux sont les éléments verticaux de la structure permettant la transmission des charges aux fondations.
La section d'aciers longitudinaux est donnée par la formule suivante :
Pour un poteau en béton > à 3,00 m de hauteur section béton 20 x 20 aciers : Selon le tableau 21.2.2 de , le facteur de réduction de résistance φ est égal à 0,65. Calcul géotechnique (en 1997) • eurocode 8: A s,max = 0,04·ac hors des zones de recouvrement, à moins que l'on puisse prouver que l'intégrité du béton n'est pas.
Dans le cas où un moment de flexion sollicite le poteau où lorsque l'élancement de ce dernier est trop important, la méthode simplifiée n'est plus applicable.
Vérification à l'els d'une section rectangulaire. Il est déterminé que le poteau carré est comprimé car toutes les charges axiales sont exclusivement en compression. Si on ne veut pas faire de calcul de descente de […] Le chargement ou encore les charges agissant sur les poutres de plancher sont essentiellement des charges.
Calculs aux e.l.s et e.l.u.
L'idée est pour moi d'apprendre comment faire le calcul des armatures et de la section des pièces de béton armé (linteaux et dalles). Full pdf package download full pdf package. F yd est la limite d'élasticité de calcul des armatures; Calcul section poteau beton arme.
Excercice de calcul de section d'acier pour un poteau réctangulaire en compression simple avec son solution solution.
Avec lf est la longueur de flambement et i le rayon de giration. Les dimensions de la section doivent tout d'abord être calculées. Dimensionnement à l'elu d'une section en t. Les poteaux sont généralement soumis aux charges verticales centrées, ils sont donc dimensionnés à la compression simple.
Après calcul des aciers, on vérifie les conditions d'aciers minimum et maximum :

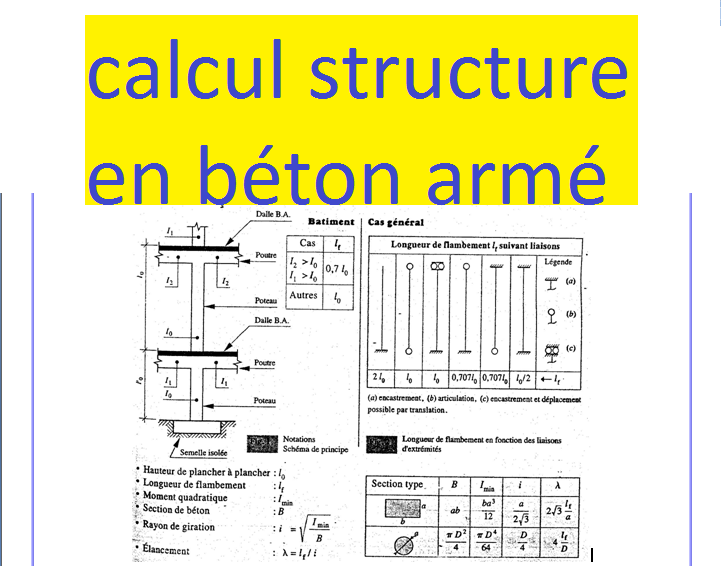

Longueur de flambement on appelle longueur de flambement d'un poteau lf, la longueur du poteau, supposé articulé aux deux extrémités, qui aurait même section et même charge critique d'euler que le poteau considéré. Télécharger ce cours de calcul de poteau en béton armé en format pdf. Calcul du poteau en béton armé. Par plamo dans le forum bricolage et décoration réponses:
